Poglądowa instrukcja - kolejność procesu montażu uchwytów łazienkowych SetPon

Krok 1.

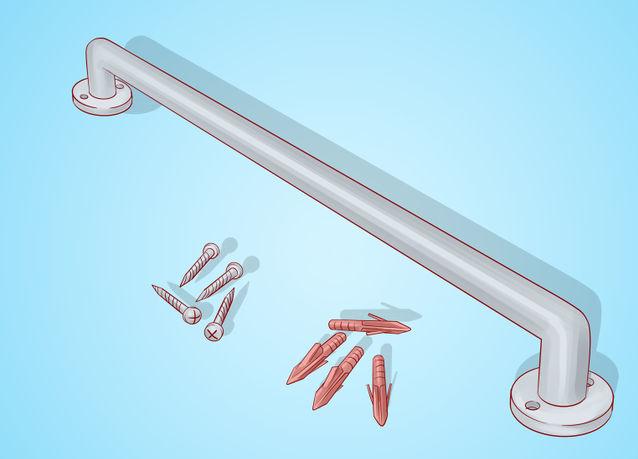

Rozpakować uchwyt łazienkowy z pudełka, zapoznać się z instrukcją oraz gwarancją.

W komplecie są zaślepki (maskownice łba śruby lub wkręta).

Zawsze pamiętaj o przepisach BHP.

Krok 2.

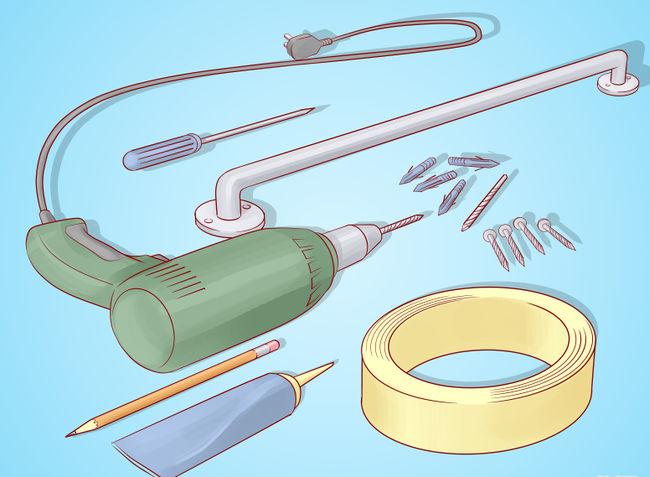

Przygotować wiertarkę z udarem oraz wiertło widiowe o odpowiedniej średnicy dostosowanej do średnicy kołka rozporowego.

Osoba przystępująca do montażu uchwytu dla niepełnosprawnych powinna zapoznać się z instrukcją obsługi.

Dobrać średnicę śruby do rodzaju podłoża np: cegła pełna, cegła dziurawka, pustak max,pustak wypalany, żelbeton oraz płyty kartonowo gipsowe !

Uchwyty proste średnica śruby np: fi 6mm, natomiast siodełka uchylne prysznicowe i uchwyty uchylne przysedesowe średnica powinna wynosić fi 8 mm. Rodzaj zakończenia śruby może być sześciokant lub gwiazdka.

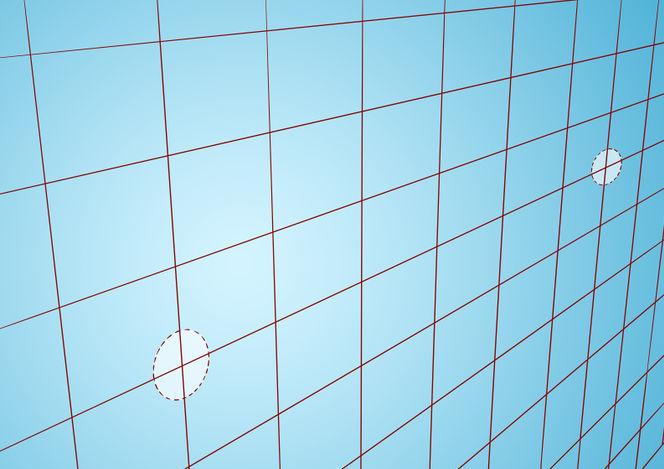

Przyłożyć uchwyt do płytek i odrysować kryzy ołówkiem.

Krok 3.

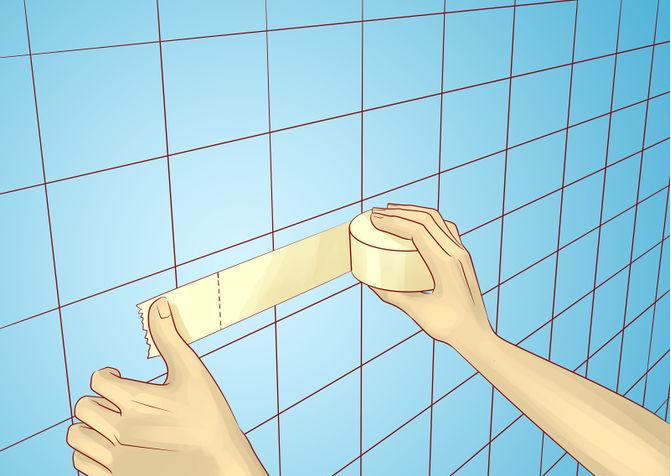

Nakleić w miejscach odrysowanych kryzy - taśmę malarską w celu zabezpieczenia płytek lub ścian przed porysowaniem lub odpryskami.

Krok 4.

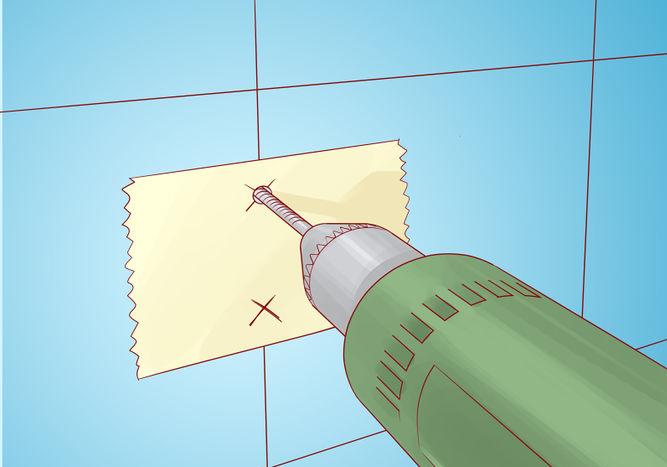

Wiercenie z załączonym udarem. Przed wierceniem upewnić się czy w ścienie nie są przeprowadzone przewody elektryczne oraz instalacja Wod Kan i Gaz co.

Krok 5.

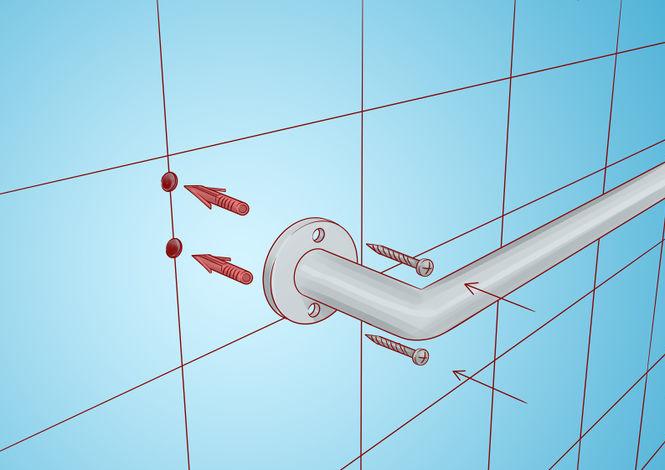

Ściągnąć taśmę malarską,  wbić kołki pvc do otworów uprzednio wywierconych, przyłożyć uchwyt do płytek i za pomocą odpowiednio dobranych śrub przykręcić uchwyt zakładająć podkładkę pvc pomiędzy kryzę a płytkę, oraz podkładkę pvc w otwór kryzy zabezpieczjąc kryzę przed uszkodzeniem powłoki lakierniczej przez śrubę. Przykręcić śrubę do oporu. Nałożyć maskownicę na łeb śruby.

Krok 6.

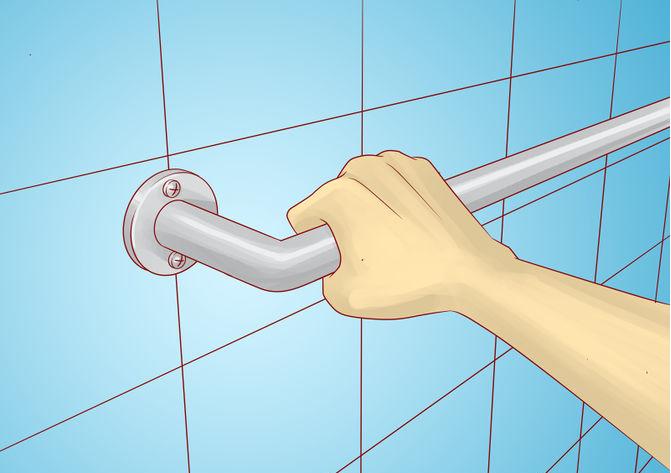

Sprawdzić uchwyt pod obciążeniem 120 kg. Ta sama czynność w przypadku innych uchwytów łazienkowych dla niepełnosprawnych oraz siodełek prysznicowych.



Z uszanowaniem

Dział Techniczny SetPon
